一、简介

   随着液压强度胀接技术的广泛应用，对管板开槽的要求也越来越高，用户原先自制的简易开槽器已不能适应液压强度胀需开8-15mm宽槽的要求。因此，本公司为解决这部分用户的难题，研制成功了能满足液压强度胀接开槽要求的管板开槽器。

   YFK-8A，8B，8C，10A，10B，10C，12A，15A型系列开槽器，就是能满足液压强度胀要求的换热器管板内孔开槽的专用器具，它是我公司采用美国及国内先进技术，自行设计改进的一种多用途开槽器。它们均有三部分组成：（1）主体、（2）刀杆、 （3）刀片。根据客户要求可选用不同型号开槽器，刀杆和刀片都是根据用户要求定制的。刀杆根据孔径定制，刀片根据槽宽定制。

   二、特点

   1、生产效率高，每分钟可开1-2个孔槽；

   2、自动定位，适应常用各种规格的管孔开槽；

   3、3-6-3双槽一次成型，6-15单槽一次成型；

   4、开槽质量高，可靠性好；

   5、可根据液压胀接的要求开槽；

   6、可任意选用各种形状开槽刀具（例：矩形、三角形，单槽、双槽等）。

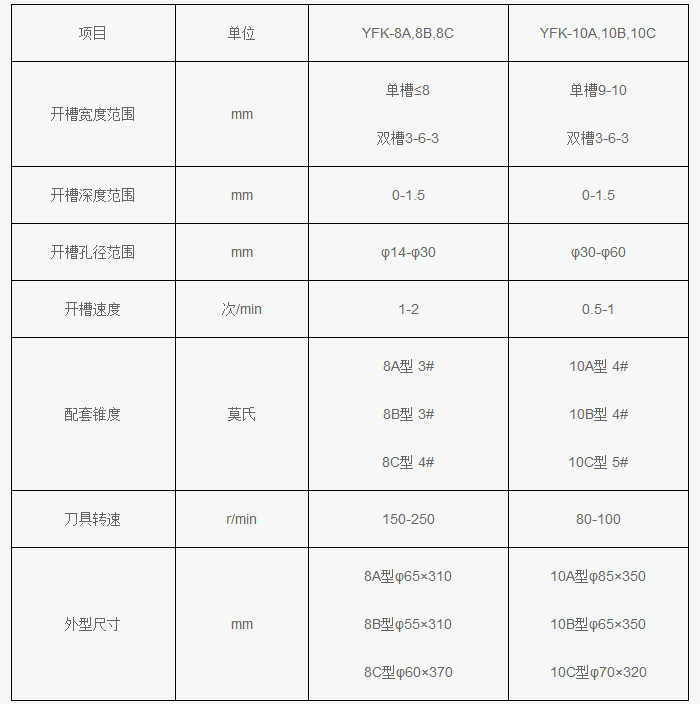

   三、技术参数

   四、操作方法

    1、选用刀具：根据所要加工的管板开槽要求，选择刀具，同时也可根据不同规则的开槽要求自备刀杆，刀片孔须经精加工成型 ，刀片刃磨须满足加工要求。

    2、装 刀：

    lYFK-8A,10A型滑块式开槽器　（见图示－１）

松开紧定螺栓(1),根据基孔尺寸要求，把刀杆(2)与刀片(3)调整至所需加工尺寸(注意:刀刃应装在刀杆扁方或螺栓5的对

    图示－１　YFK-8A,10A型滑块式开槽器

    1.紧定螺栓　2.刀杆    3.刀片   4.顶尖   5.紧定螺栓   6.莫氏柄

边)，拧紧螺钉(1)。松开紧定螺栓(5),充分插入刀杆(2),拧紧螺栓(5)压紧刀杆(2)之扁方部分。

    3、装夹：开槽器可由莫氏柄装在普通摇臂钻床或钻加工中心上。

    4、主机调速: 根据加工的不同规格要求，依上表选用合理的转速。

    5、进刀: 当主体顶尖锥面对准所加工的孔口时，先采用无负荷自由定位，然后固定钻床摇臂，下压受力，通过主轴旋转带动主体转动使刀杆自动横向进刀，直至加工所需槽要求完毕，每孔操作过程只需0.5-1分钟。

    五、注意事项

    1、开槽过程中，转速不能太高，以免损坏刀具及零件。

    2、固定刀片的螺栓一定要拧紧，但不能用力过猛！

    3、开槽时，刀具对工件应自由定位，否则会造成开槽偏心。

    4、滑动部分应保持良好的润滑性能。应经常加注润滑油，并保持清洁无卡死现象。

    5、定期加注轴承用润滑油。

    6、选用刀杆及刀具应在参数范围内。
